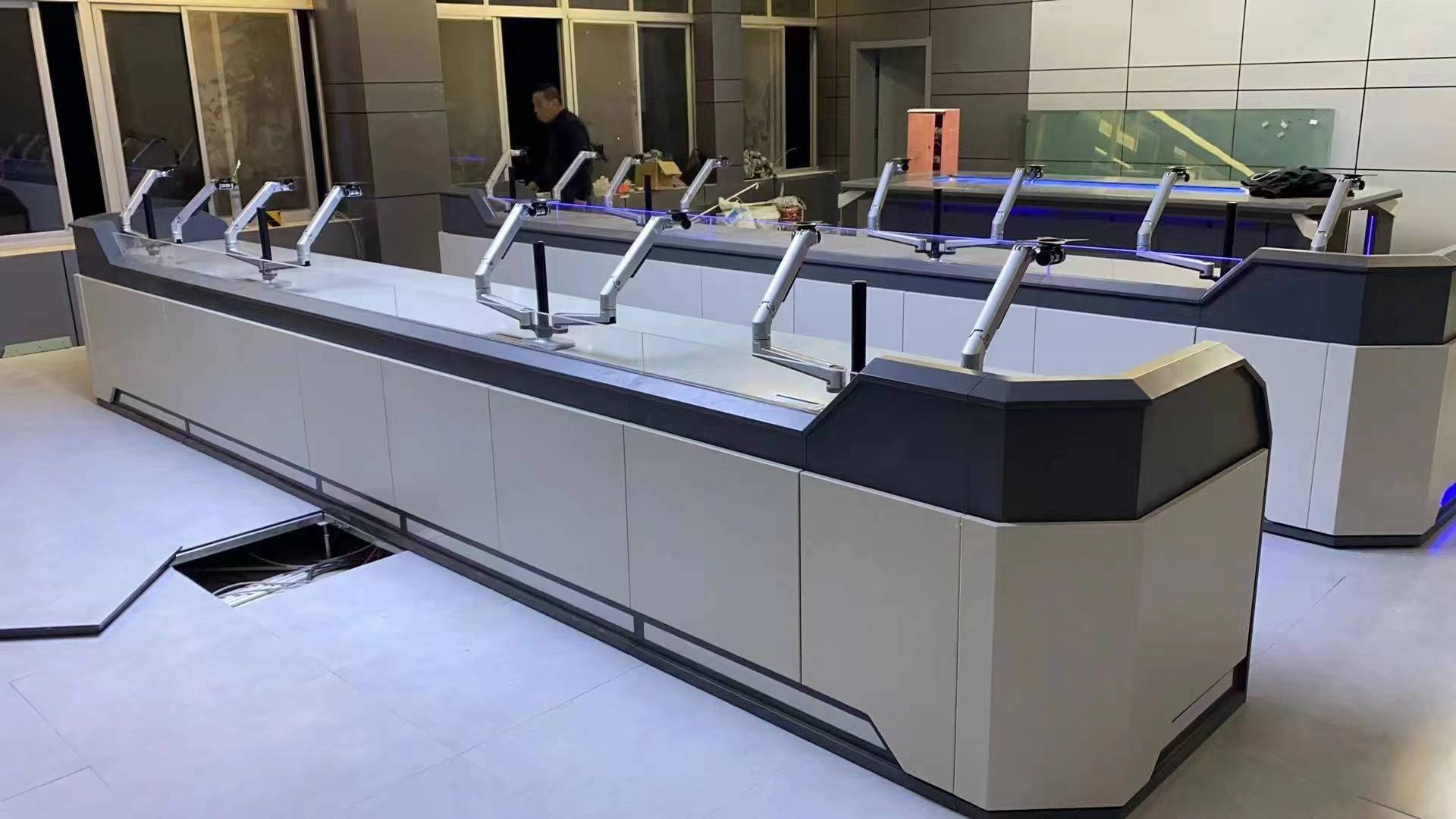

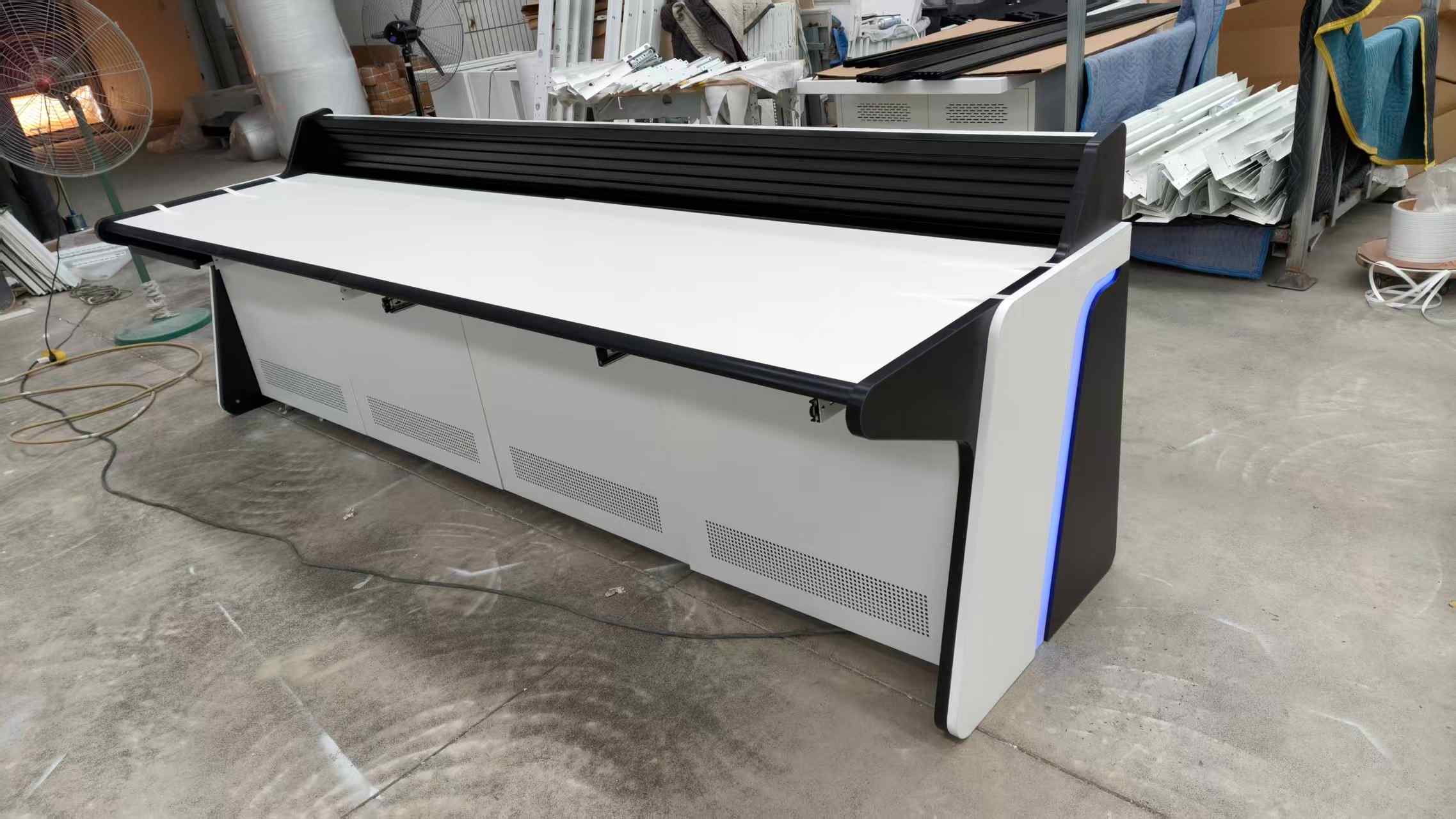

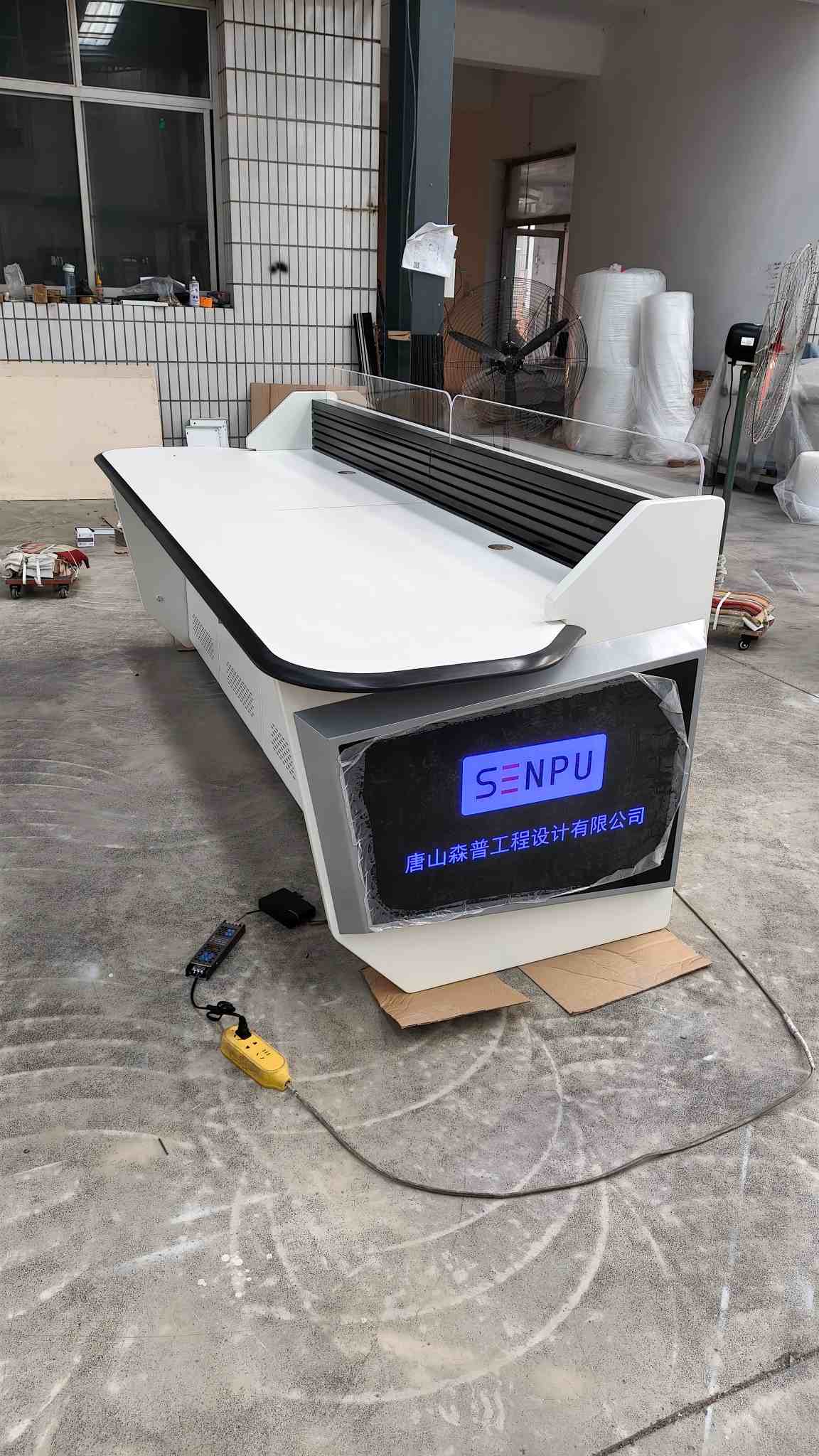

Consola de despacho de energía

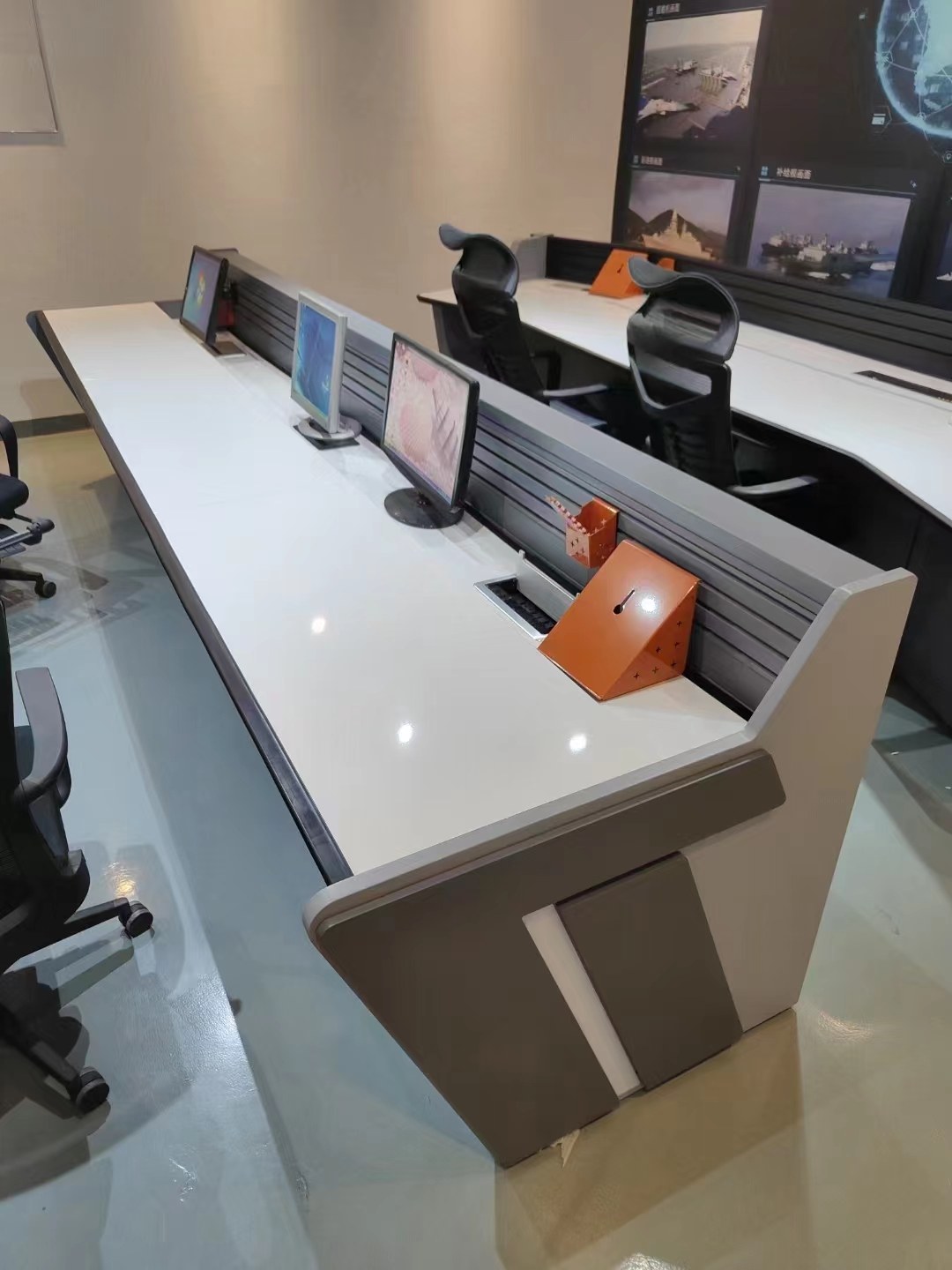

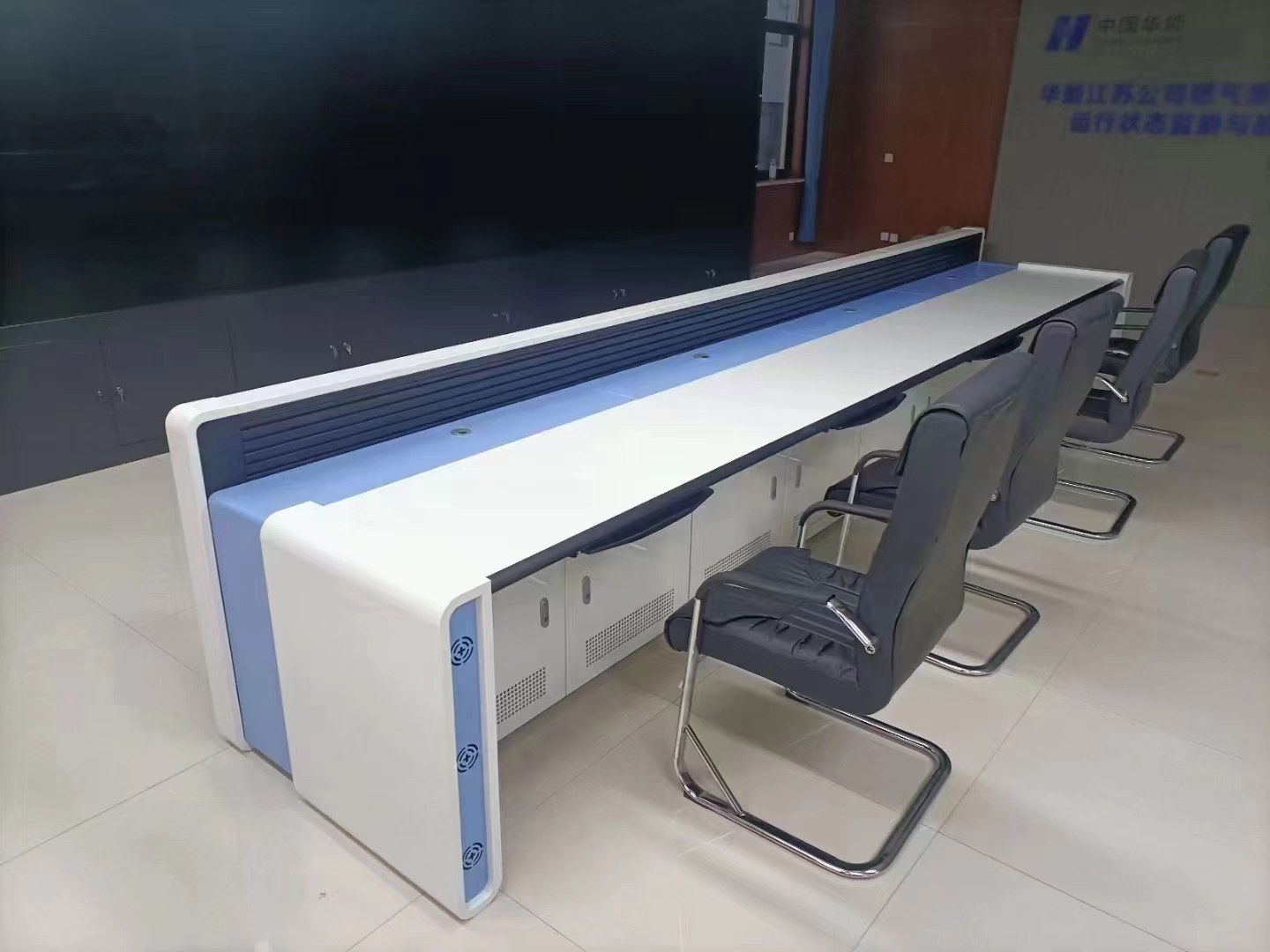

La consola de despacho de energía de China TEMERY, también llamada estación de trabajo de control de red o escritorio de monitoreo de energía, es una terminal de interacción hombre-máquina dedicada para entornos de control de energía. A diferencia de los escritorios comunes, cumple estrictamente con los estándares de seguridad de la industria energética, los requisitos de EMC y las especificaciones de funcionamiento las 24 horas, y se utiliza ampliamente en centros de despacho provinciales/municipales, salas de monitoreo de distribución, plantas térmicas/hidroeléctricas y salas de control de nueva energía eólica-solar.

Adopta una estructura ensamblada modular que soporta diseños de distribución de pasillos en línea recta, en forma de arco, en forma de U y otros. Cada posición de trabajo se puede configurar de forma independiente con un sistema de soporte para múltiples monitores, gestión de cables oculta, cabina de almacenamiento de equipos y protección de conexión a tierra. Permite una configuración personalizada según la escala del proyecto y los requisitos de operación de despacho.

1. Marco principal

El marco de la consola de despacho de energía está fabricado con una placa de acero laminado en frío SPCC de alta calidad con un espesor que oscila entre 1,5 mm y 2,0 mm. Todo el marco se somete a un tratamiento de decapado con ácido, fosfatado, desengrasado y pulverización electrostática a alta temperatura para garantizar resistencia a la oxidación, resistencia a la corrosión, resistencia a la humedad y resistencia a la deformación. Todas las posiciones de soldadura están pulidas suavemente y sin bordes afilados.

Su versión de gama alta adopta una estructura de viga de aleación de aluminio industrial 6063-T5, lo que ofrece una mayor estabilidad general, un peso más ligero y un mayor rendimiento de carga. El marco rígido puede soportar cargas pesadas de múltiples pantallas a largo plazo sin sacudidas ni deformaciones, adaptándose completamente al trabajo de monitoreo industrial ininterrumpido a largo plazo.

2. Encimera antiestática

La encimera adopta un laminado antiestático compacto HPL importado, un material especial para equipos de control de energía y salas de computadoras. La resistividad de la superficie se controla de manera estable entre 10⁶Ω y 10⁹Ω, liberando efectivamente la electricidad estática generada por el funcionamiento a largo plazo de equipos electrónicos y protegiendo hosts de control industrial de precisión, enviando equipos de comunicación y terminales de monitoreo.

Su encimera es ignífuga, resistente a altas temperaturas, resistente a rayones y a impactos. El grado resistente al desgaste cumple con los requisitos de operación de teclado y mouse de alta frecuencia a largo plazo, sin decolorarse, pelarse ni agrietarse después de años de uso.

3. Sistema de cableado de aislamiento de corriente fuerte y débil

Está equipado con estructuras de canalización independientes dobles para corriente fuerte y corriente débil. Se dispone una placa de aislamiento de metal en el medio del producto para separar completamente las líneas de alimentación y las líneas de señal, evitando interferencias electromagnéticas, parpadeos de la pantalla, retrasos de señal y pérdidas de paquetes de datos causadas por la interferencia actual.

Los orificios para cables, las ranuras para cables y los canales de cableado inferiores independientes están reservados para cada estación del mismo. Todo el cableado está oculto y ordenado, lo que facilita el mantenimiento posterior del equipo, el reemplazo de líneas y la actualización del sistema. Toda la consola de despacho de energía está equipada con terminales de conexión a tierra estándar para garantizar una protección equipotencial segura y cumplir con los estándares de aceptación de seguridad de la industria eléctrica.

4. Sistema de soporte de montaje multipantalla

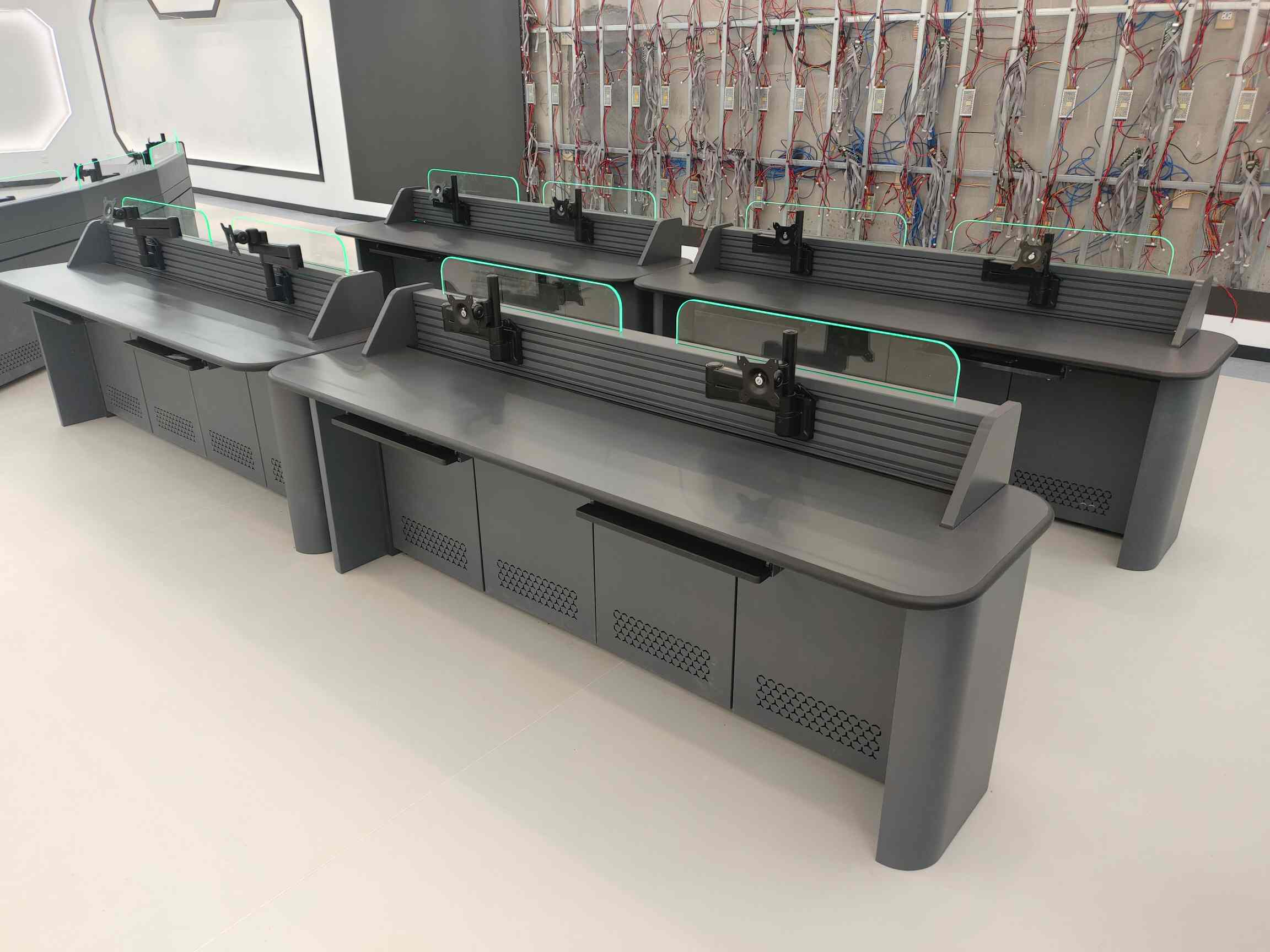

La parte trasera está equipada con un soporte de montaje de monitor engrosado integrado capaz de transportar de 2 a 6 monitores por estación. El soporte adopta una estructura de acero reforzado con una gran capacidad de carga, ángulos ajustables de arriba a abajo y de izquierda a derecha y una disposición de pantalla flexible.

El soporte es adecuado para mostrar diagramas de la red eléctrica, enviar curvas de datos, estado operativo del equipo, videos de monitoreo en tiempo real y requisitos de visualización sincrónica de múltiples sistemas. El soporte permanece estable sin temblar durante el funcionamiento a largo plazo, lo que garantiza imágenes de monitoreo claras y estables.

5. Diseño humanizado ergonómico

La encimera adopta un diseño ergonómico microinclinado para optimizar el ángulo de visión del operador y reducir la fatiga ocular. Está equipado con una bandeja para teclado retráctil oculta y un riel deslizante suave, lo que ahorra espacio y garantiza un escritorio ordenado.

La consola de despacho eléctrica ofrece una función eléctrica opcional de altura ajustable que admite el trabajo alternativo sentado y de pie, mejorando efectivamente la comodidad de los despachadores durante mucho tiempo en servicio. El diseño general del chaflán del arco evita lesiones por colisión y cumple plenamente con los estándares de seguridad y diseño humanizado de las salas de control industriales.

6. Estructura de expansión modular

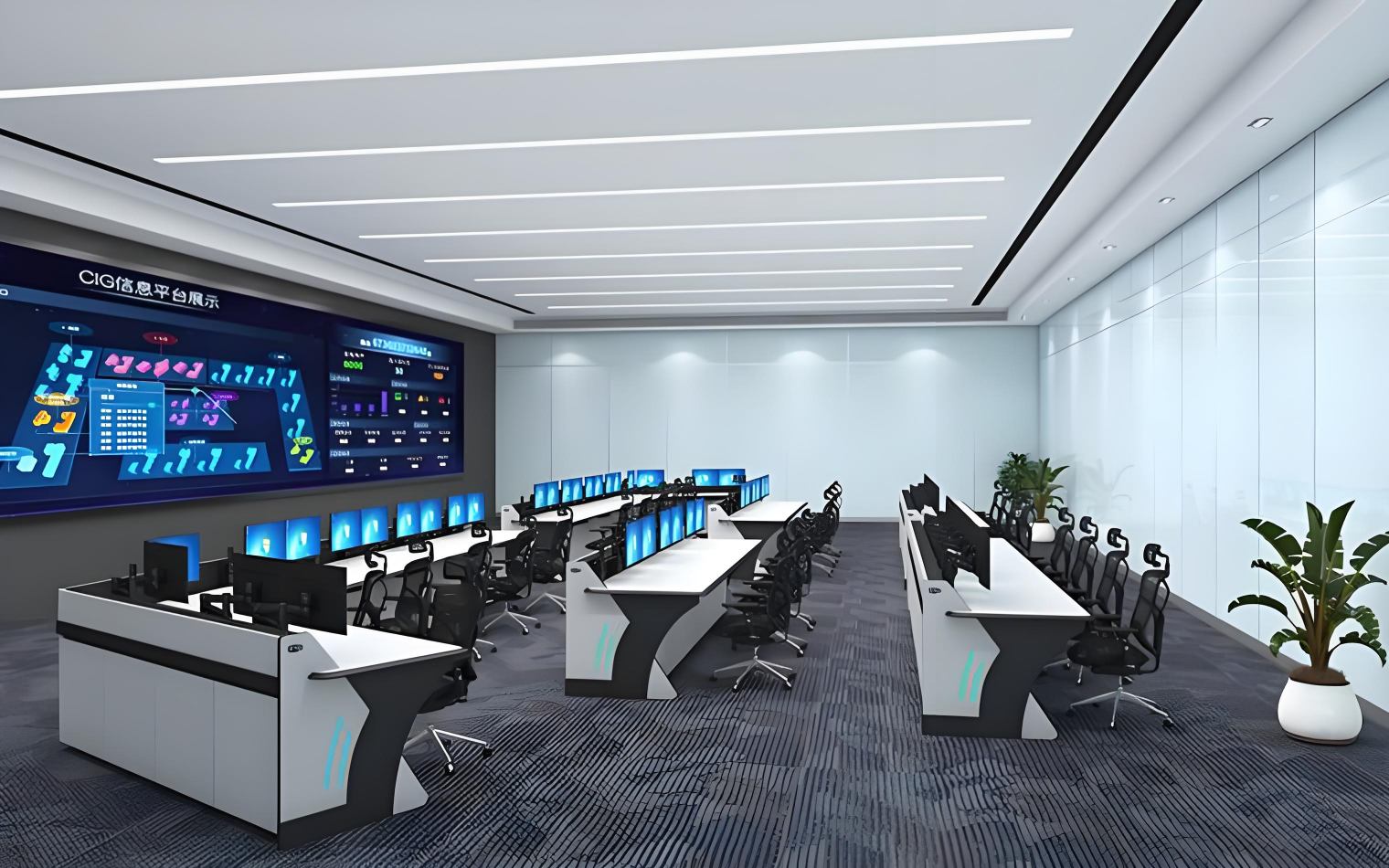

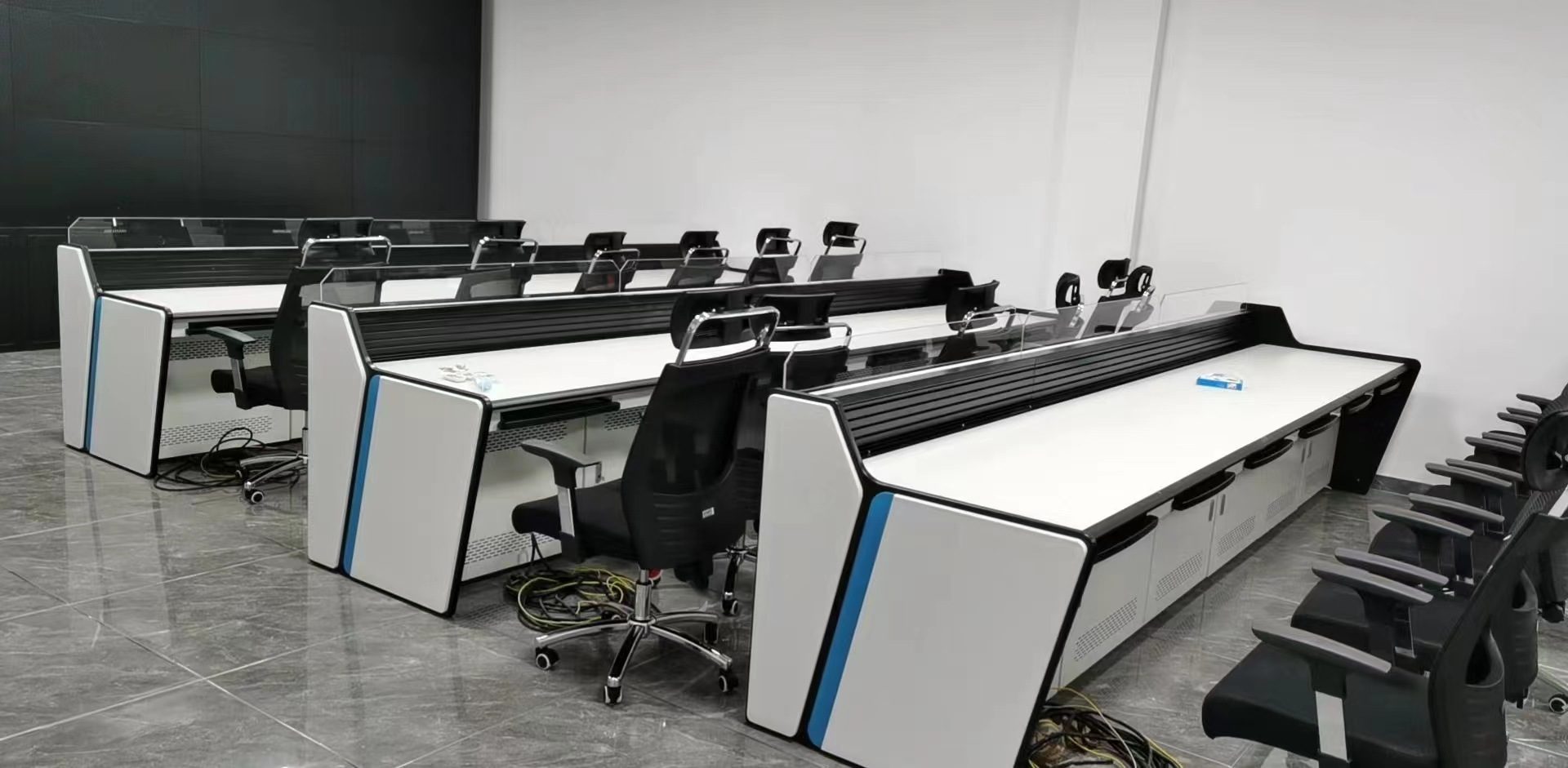

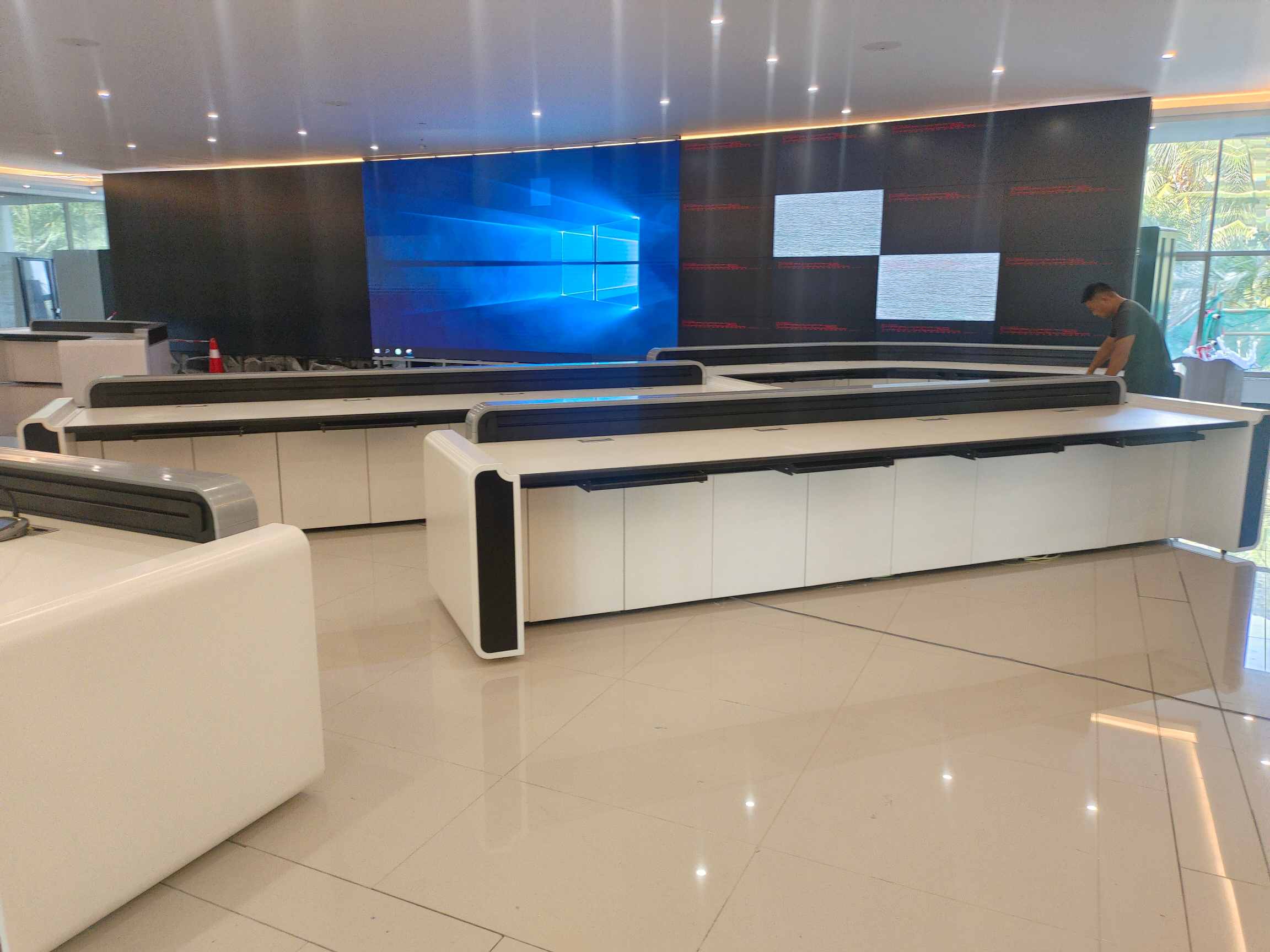

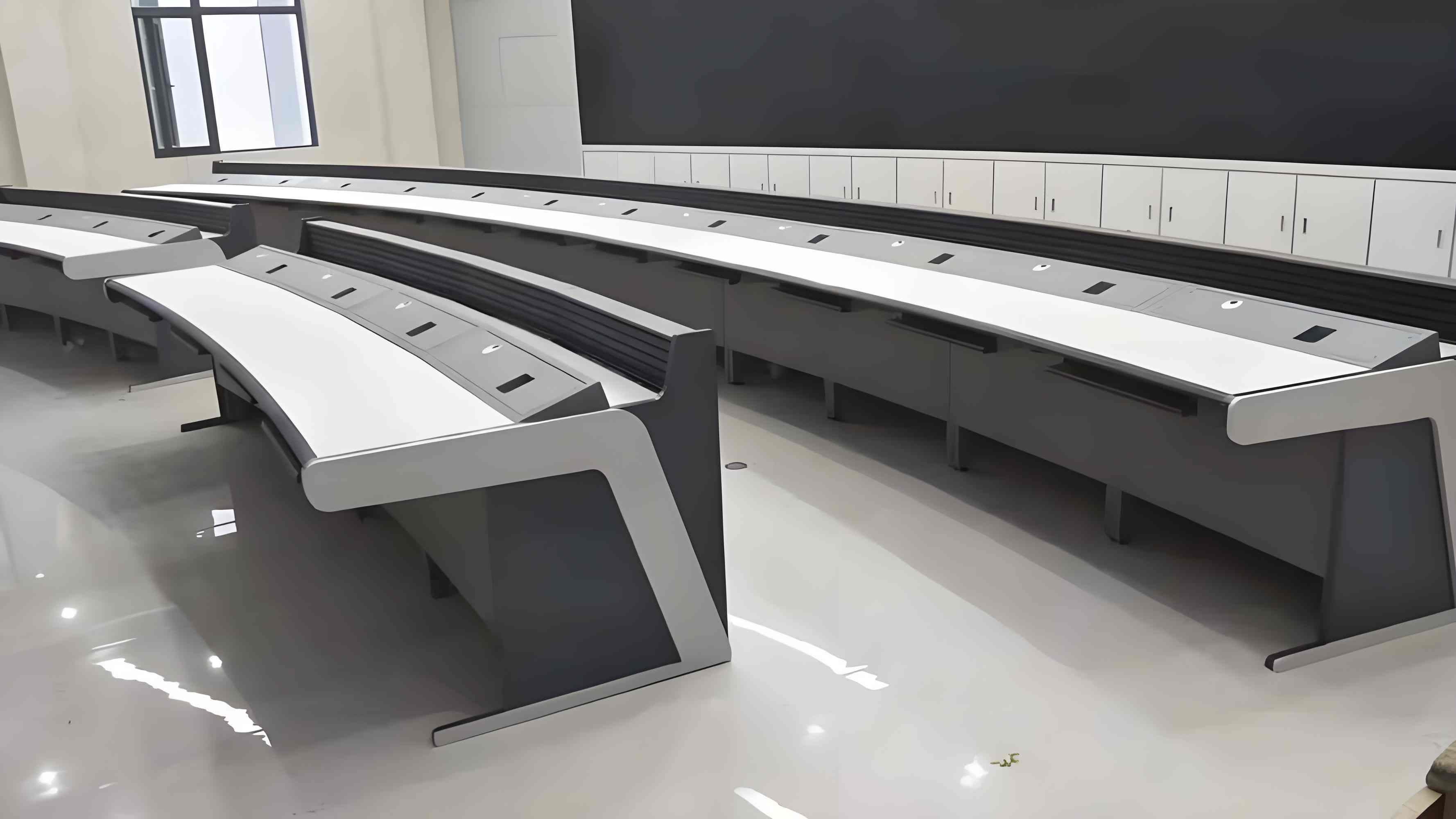

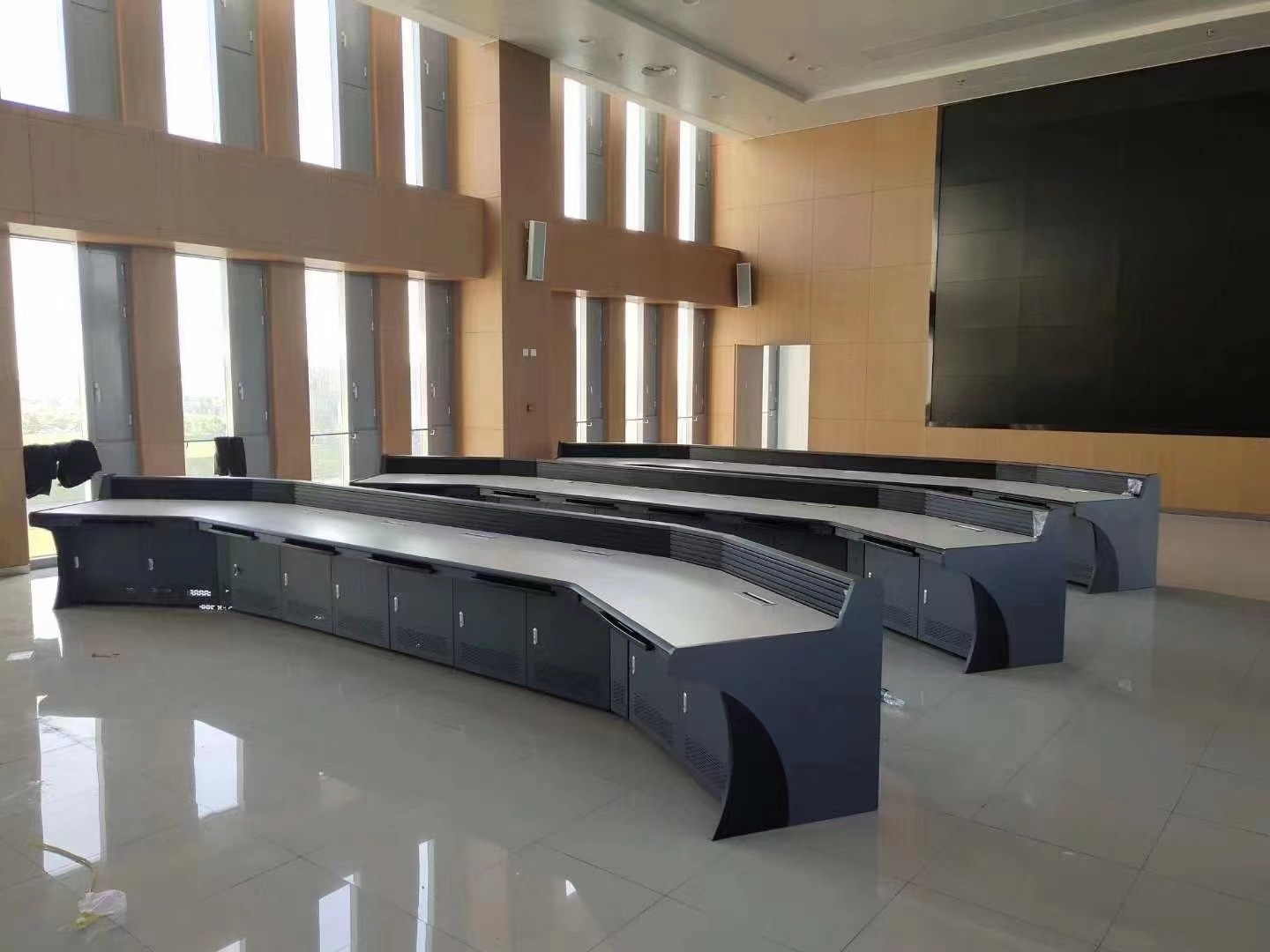

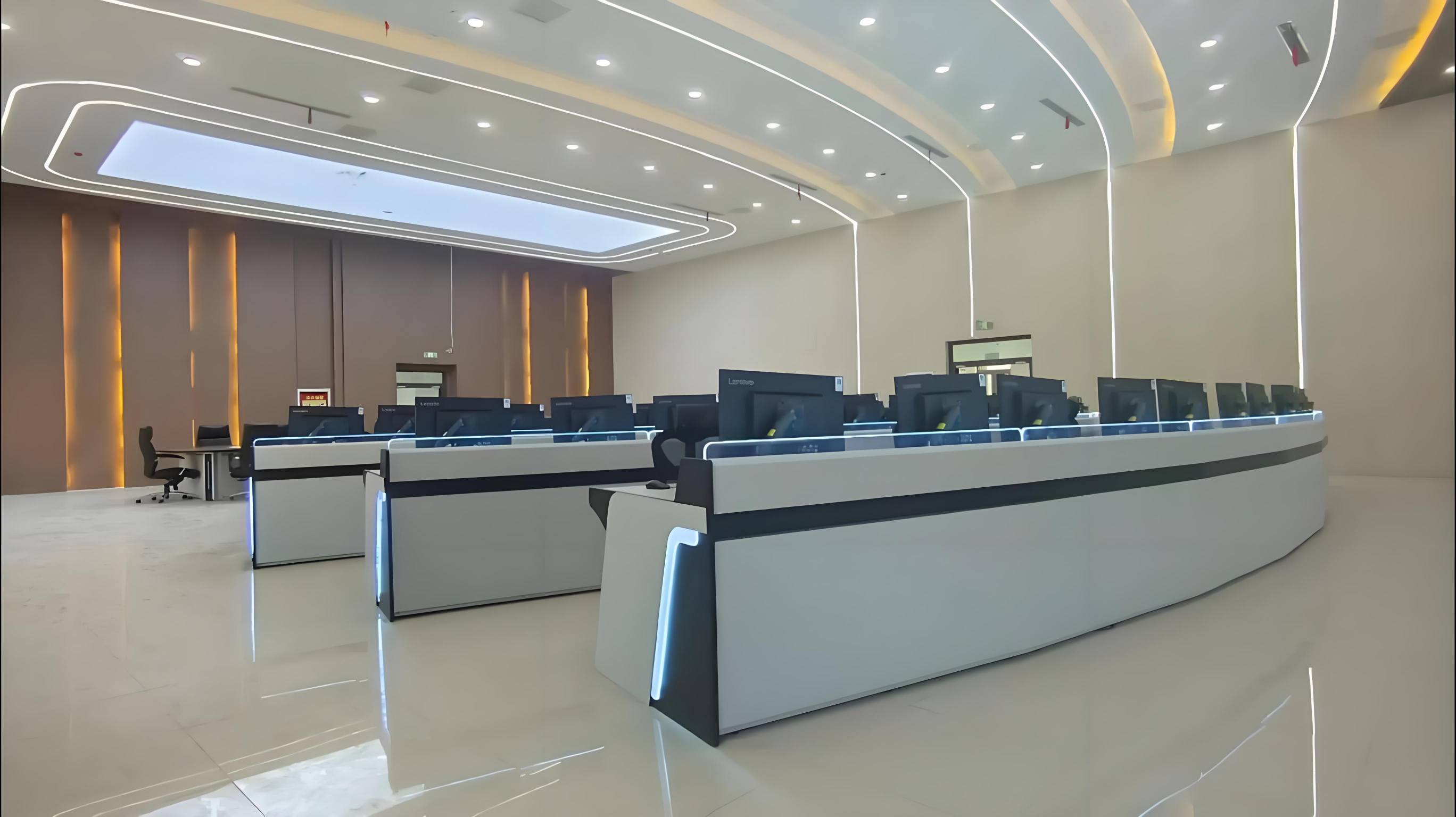

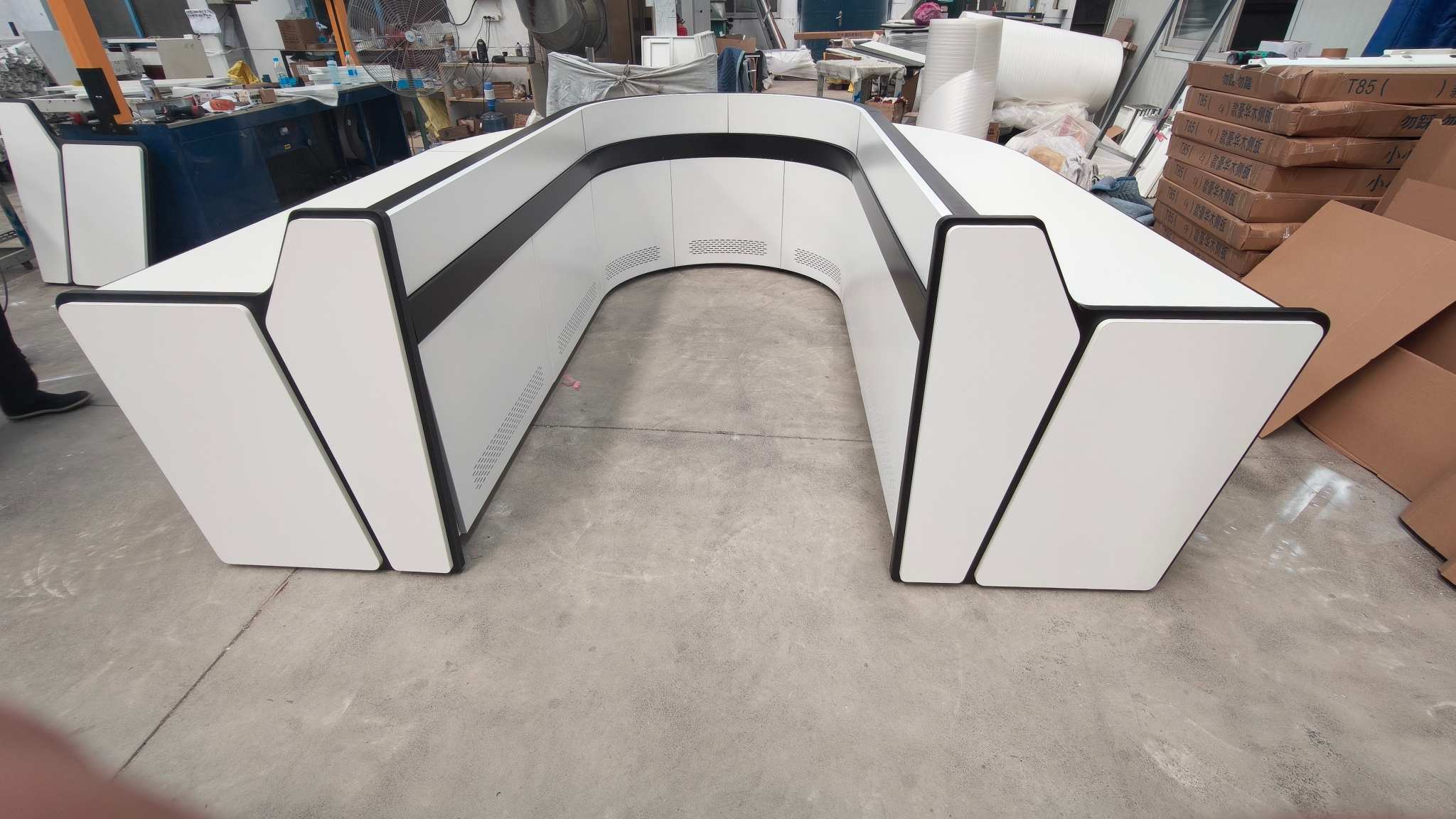

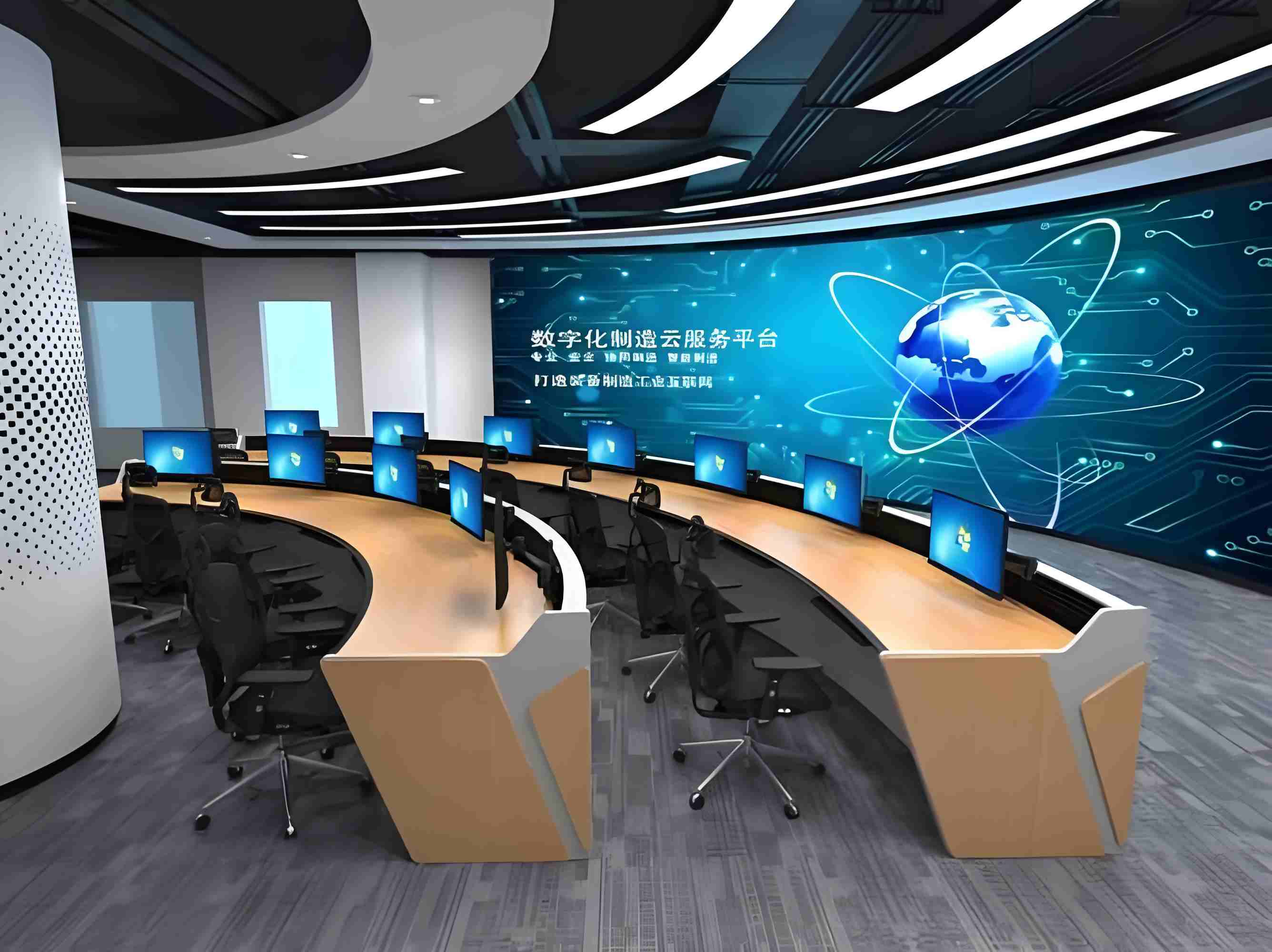

El producto adopta una producción estandarizada totalmente modular que admite empalmes ilimitados de estaciones únicas o múltiples. Según el tamaño de la sala de control, la consola de despacho de energía se puede combinar en tipo lineal, tipo arco, tipo U y otros diseños generales.

La estructura modular permite la libre adición, reducción y sustitución de módulos funcionales, lo que facilita la reconstrucción posterior de la sala, la ampliación de capacidad y la actualización de equipos. Es adecuado para salas de control de redes de distribución pequeñas, salas de control central de centrales eléctricas de tamaño mediano y salas de despacho de redes provinciales grandes.

Ventajas del producto

Está personalizado para escenarios de monitoreo de alta intensidad de la industria eléctrica las 24 horas, los 7 días de la semana. La consola de despacho de energía demuestra ventajas sobresalientes en interferencia antielectromagnética, eliminación de estática, protección de seguridad, estabilidad estructural y durabilidad a largo plazo.

En comparación con los escritorios de monitoreo ordinarios, es más profesional, más seguro y más adaptable a entornos electromagnéticos de energía complejos.

Todos los materiales son ignífugos, respetuosos con el medio ambiente y duraderos, y cumplen con los estándares internacionales de seguridad industrial y los requisitos de inspección de la industria energética. El producto es la estación de trabajo de control preferida para empresas de redes eléctricas, plantas de energía, nuevos proyectos de energía y empresas EPC de ingeniería energética.

Ámbito de aplicación

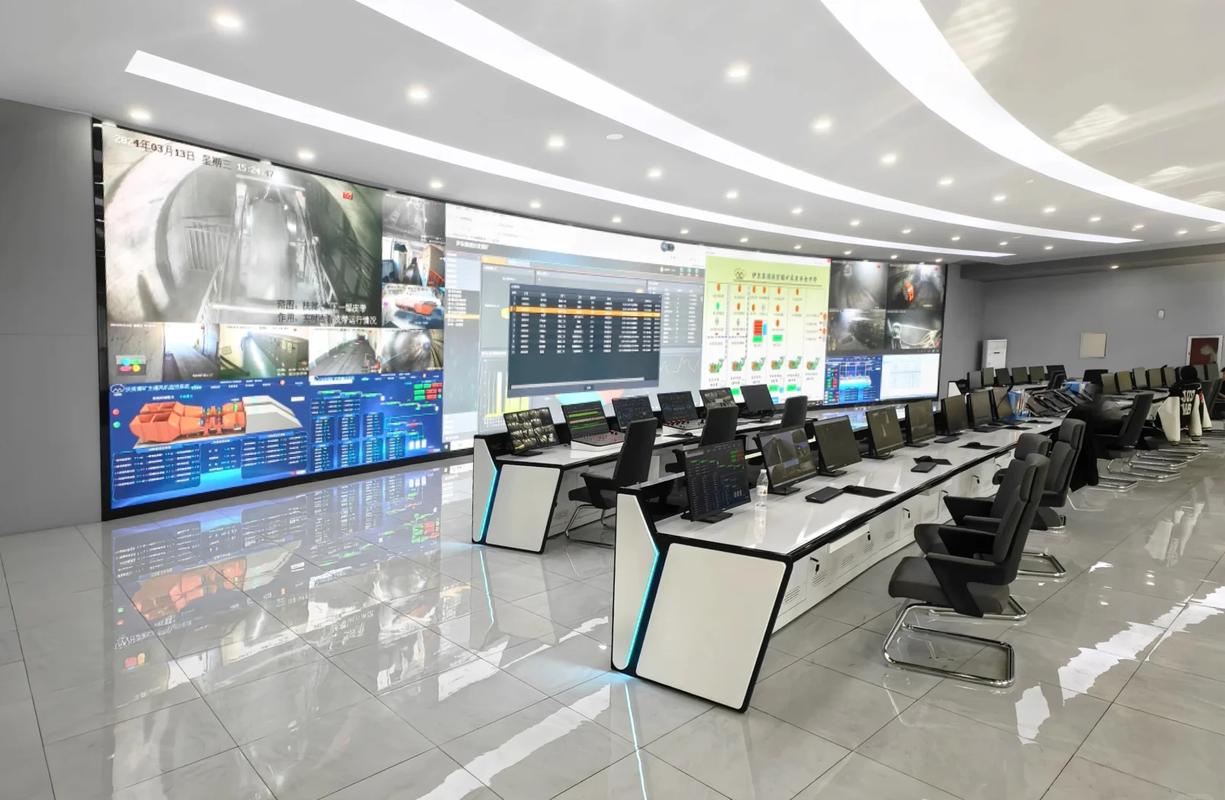

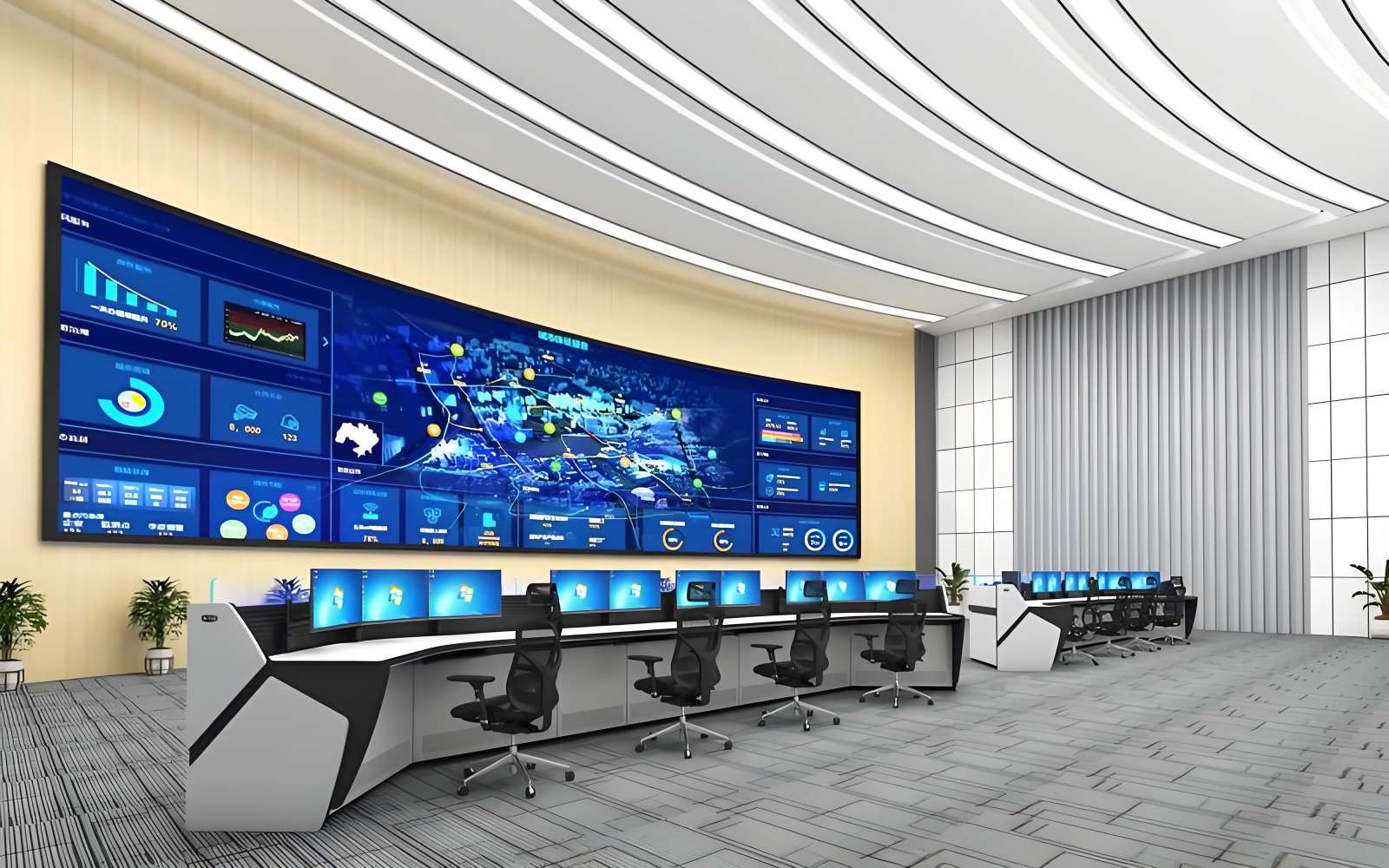

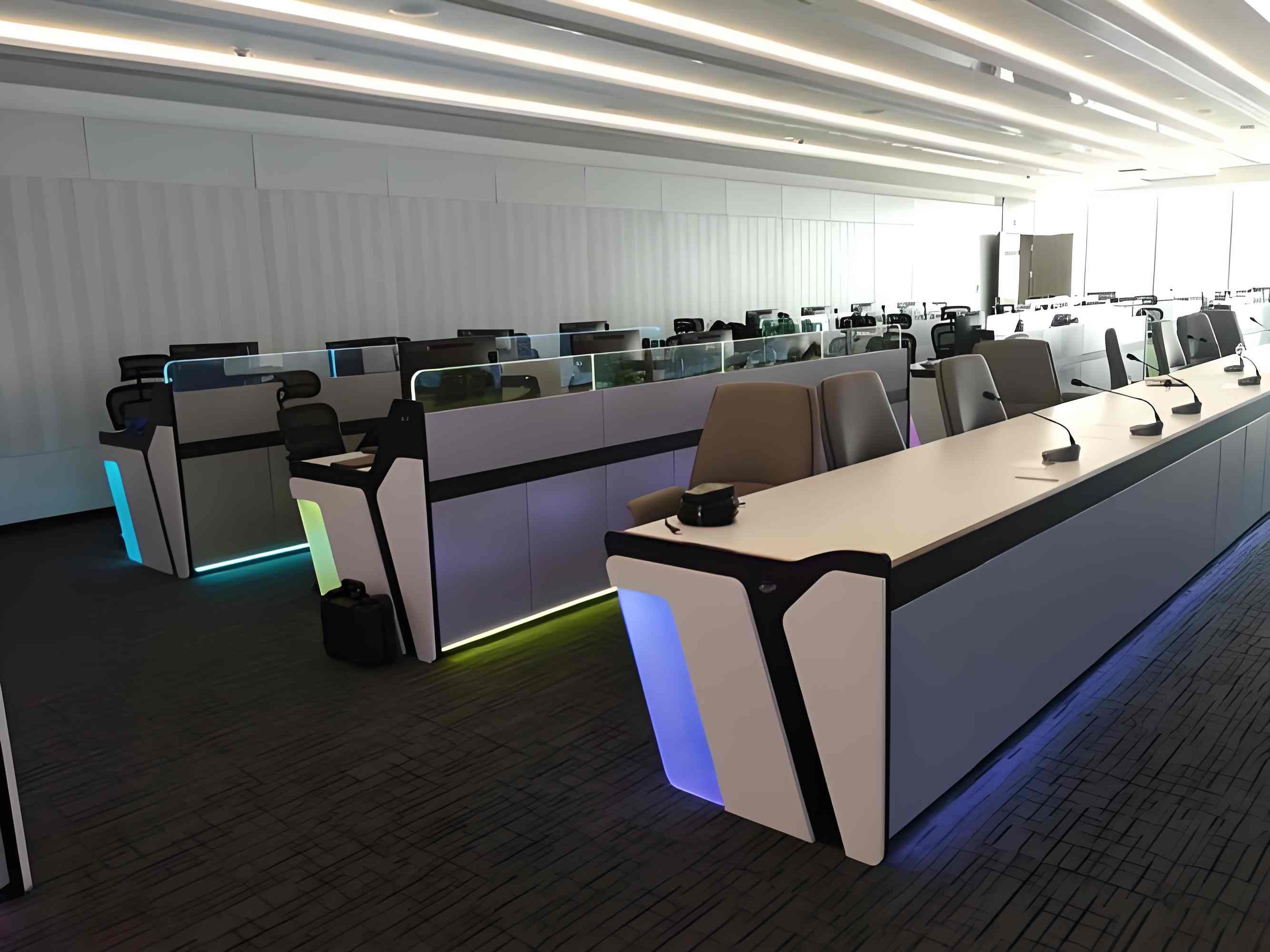

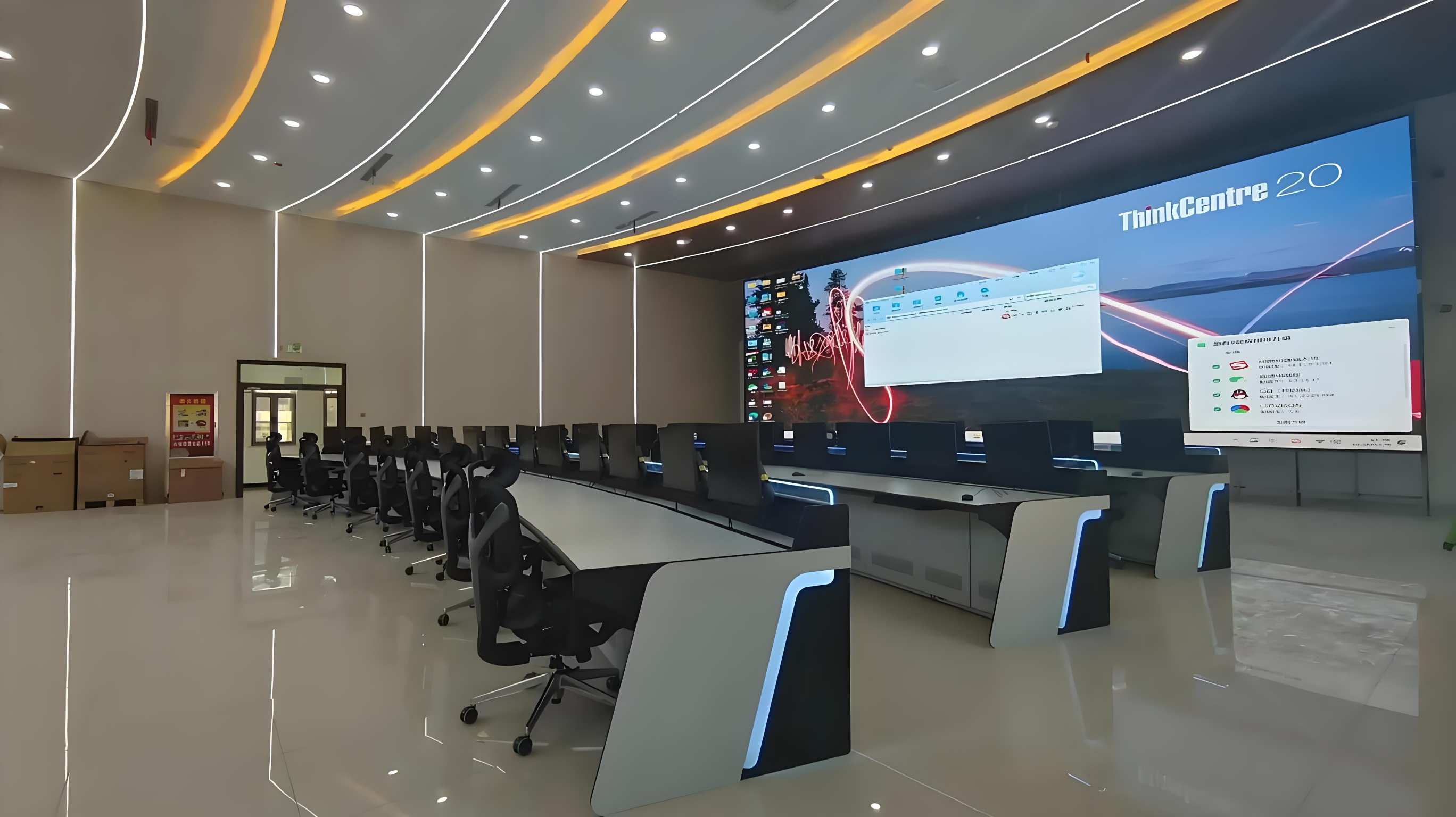

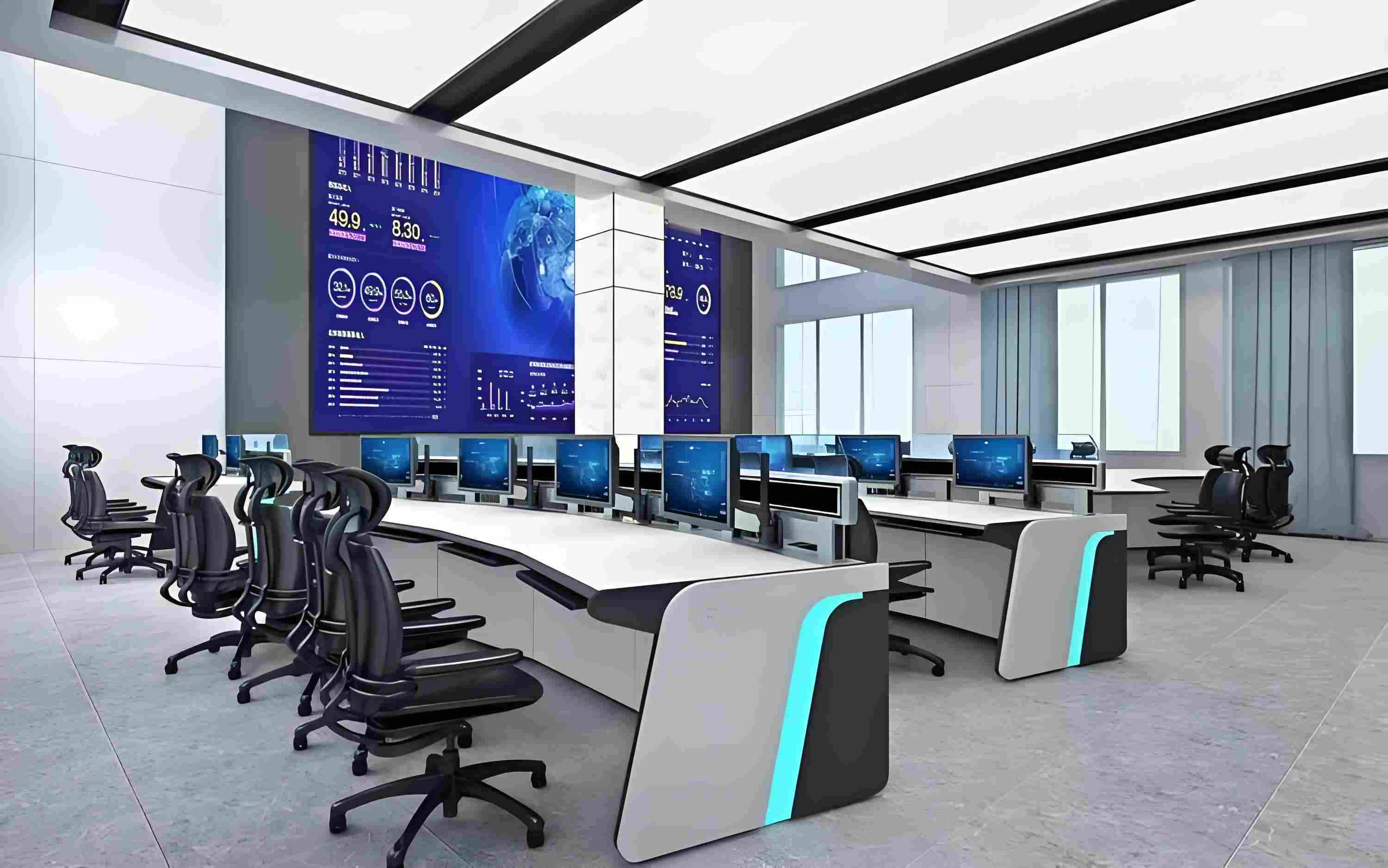

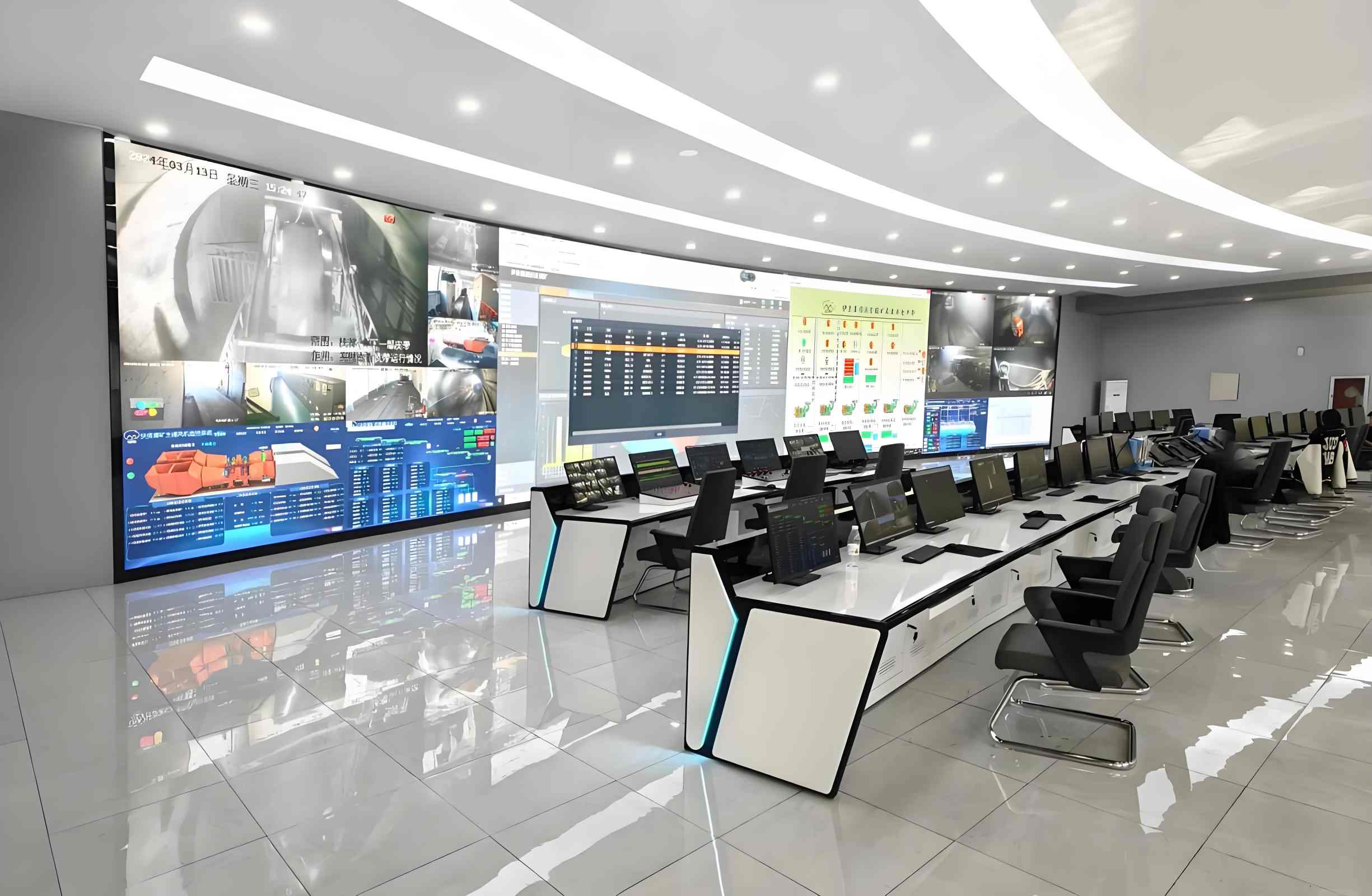

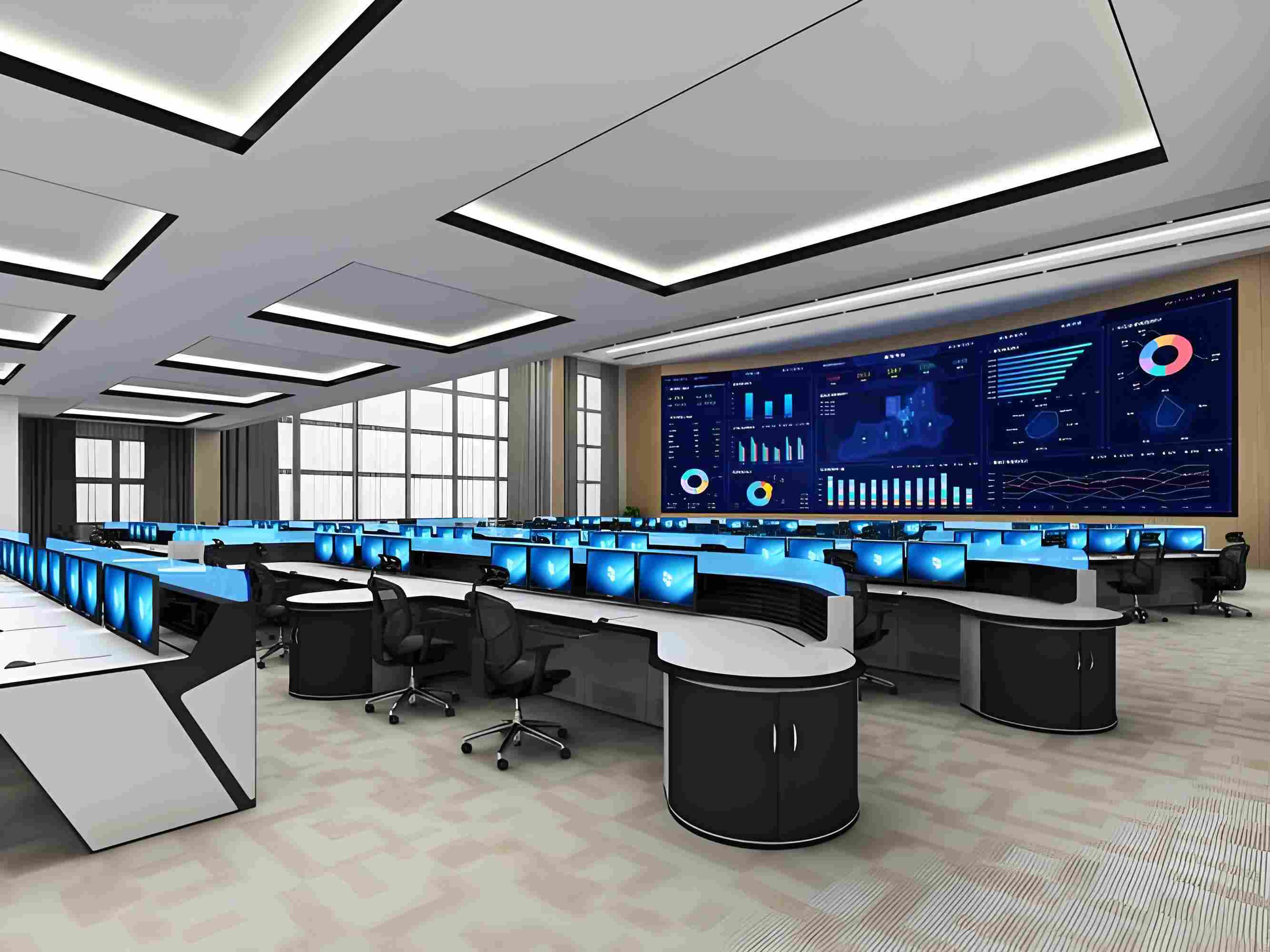

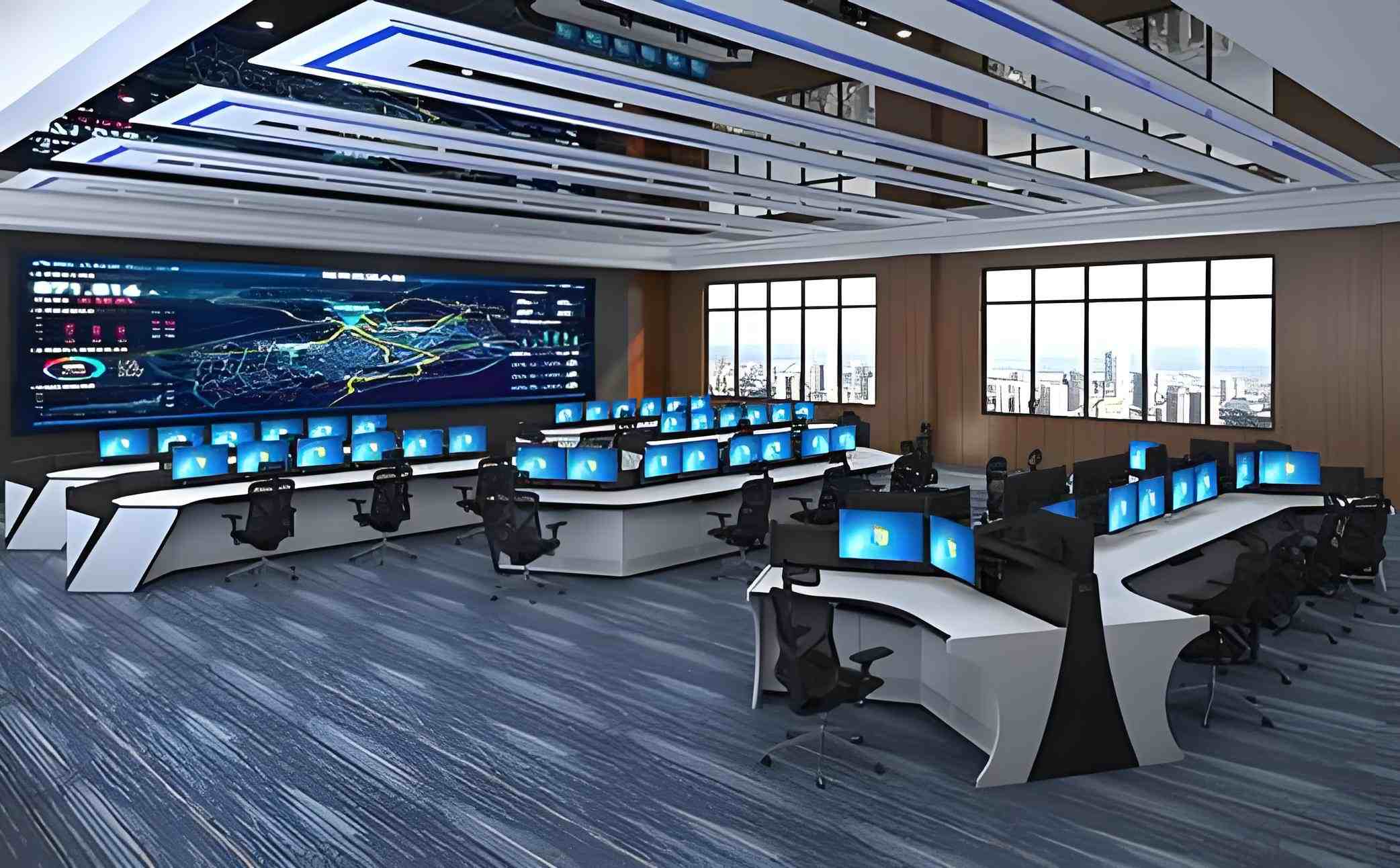

La consola de despacho de energía se aplica a centros de despacho de redes eléctricas, salas de control de oficinas municipales de energía, centros de monitoreo de redes de distribución, salas de control central de plantas de energía térmica, salas de monitoreo de plantas hidroeléctricas, centros de control de nueva energía solar y eólica, salas de monitoreo de estaciones de almacenamiento de energía, salas de control centralizado de subestaciones y centros de programación de comunicaciones de energía.

Parámetros técnicos

1. Material del marco: acero laminado en frío SPCC de 1,5 a 2,0 mm / aleación de aluminio 6063-T5
2. Material de la encimera: Laminado compacto HPL antiestático opcional o tablero ignífugo antiestático
3. Resistividad superficial: 10⁶–10⁹Ω
4. Resistencia de puesta a tierra: ≤1Ω
5. Capacidad de carga estática: ≥100kg/㎡
6. Modo de funcionamiento: Fijo / Eléctrico regulable en altura opcional
7. Diseño de cableado: canal independiente de aislamiento de corriente fuerte y débil.
8. Vida útil: Más de 15 años en condiciones normales de trabajo.
